Slim aangestuurde ontvochtiging verbetert teeltomstandigheden bij OK Plant
OK Plant, een trendsettende kweker van groene en bloeiende planten, heeft de klimaatinstallatie op zijn kwekerij in Naaldwijk sterk gemoderniseerd. Hortivision ontwierp een innovatief en intelligent aangestuurd ontvochtigingssysteem dat energie bespaart. Maar nog belangrijker zijn de mogelijkheden voor de kweker om de teeltomstandigheden in de kassen vrijwel volledig naar zijn hand te zetten.
Het potplantenbedrijf OK Plant aan de Baakwoning in Naaldwijk is opgesplitst in drie teelt- en vier afkweekafdelingen. In de teeltafdelingen (in totaal 2,5 hectare) zijn de bestaande klimaatinstallaties uitgebreid en aangevuld met extra voorzieningen. “Hier hingen al luchtbehandelingskasten met een koelvermogen van 150 W/m2”, vertelt Hans van Tilborgh, ontwerper bij Hortivision. “Door de aanpassingen die wij doorvoerden, maakten we de LBK’s geschikt om ze – op momenten waarop ze niet hoeven te koelen - op lager vermogen actief te laten ontvochtigen.”
Het potplantenbedrijf OK Plant aan de Baakwoning in Naaldwijk is opgesplitst in drie teelt- en vier afkweekafdelingen. In de teeltafdelingen (in totaal 2,5 hectare) zijn de bestaande klimaatinstallaties uitgebreid en aangevuld met extra voorzieningen. “Hier hingen al luchtbehandelingskasten met een koelvermogen van 150 W/m2”, vertelt Hans van Tilborgh, ontwerper bij Hortivision. “Door de aanpassingen die wij doorvoerden, maakten we de LBK’s geschikt om ze – op momenten waarop ze niet hoeven te koelen - op lager vermogen actief te laten ontvochtigen.”
Via klimaatcomputer aansturen
“Dit ontvochtigen kan de kweker volledig afstemmen op wat de teelt op dat moment nodig heeft. De ventilatoren in de luchtbehandelingskasten en de pompen in de menggroepen van de koudwaterinstallatie zijn nu namelijk vanuit de klimaatcomputer toerengeregeld aan te sturen. Daardoor kan de teeltspecialist de installatie exact op de gevraagde ontvochtigingscapaciteit inzetten.”

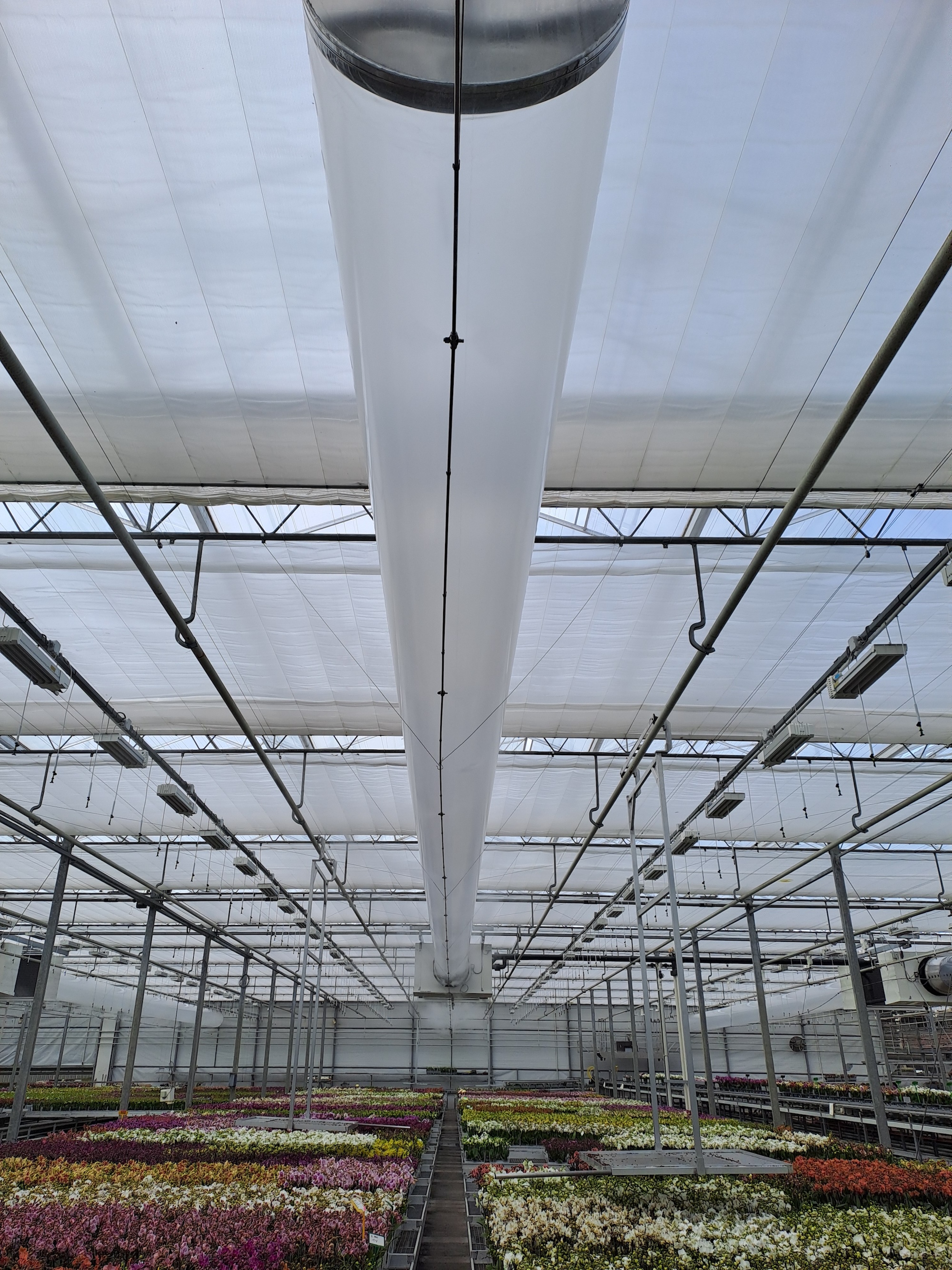

Ontvochtiging gebeurt door de kaslucht tegen het koude blok te laten condenseren en de koude, droge kaslucht via speciaal ontworpen luchtverdeelslangen weer de teeltafdeling in te blazen. De warmte die bij deze condensatie vrijkomt, wordt met hulp van een Carrier warmtepomp opgewaardeerd en in een lage temperatuur opslagtank opgeslagen. Zodra de kweker de warmte nodig heeft, kan hij deze voor de totale kwekerij in het laagwaardige verwarmingsnet gebruiken.
Ontvochtiging gebeurt door de kaslucht tegen het koude blok te laten condenseren en de koude, droge kaslucht via speciaal ontworpen luchtverdeelslangen weer de teeltafdeling in te blazen. De warmte die bij deze condensatie vrijkomt, wordt met hulp van een Carrier warmtepomp opgewaardeerd en in een lage temperatuur opslagtank opgeslagen. Zodra de kweker de warmte nodig heeft, kan hij deze voor de totale kwekerij in het laagwaardige verwarmingsnet gebruiken.
Keuze voor speciale verhoudingen
Voor de vier deels koude afkweekafdelingen, die over een buitenscherm beschikken, ontwierp Hortivision op maat een nieuwe, actieve luchtbehandelingsinstallatie voor koeling en ontvochtiging met warmteterugwinning. Ook deze nieuwe LBK’s hebben een koelvermogen van maximaal 150 W/m2 (en 200 W/m2), maar ze zijn vanuit het ontwerp voorzien van EC-ventilatoren met Modbus-aansluiting om ze toerengeregeld te kunnen aansturen. “We hebben hier de lucht/waterwisselaars in de LBK’s in een speciale verhouding uitgevoerd. Daardoor kan de teeltspecialist ze nog beter op verschillende vermogens inzetten. De toevoerleiding van het koude water splitsten we op in de verhouding één derde/twee derde. Zo kan de kweker de koelblokken zo effectief mogelijk inzetten, afgestemd op de gewenste of benodigde flow van het koude water”, aldus Van Tilborgh. Ook in deze afdelingen zijn de pompen in de menggroepen toerengeregeld uitgevoerd. Tijdens het ontvochtigen wordt de gekoeld watertemperatuur berekend en geregeld aan de hand van de gemeten RV in de afdeling voor maximaal rendement: De gekoeld watertemperatuur is namelijk hoger vlak na het gieten en lager verderop in de week.
Creatieve oplossingen

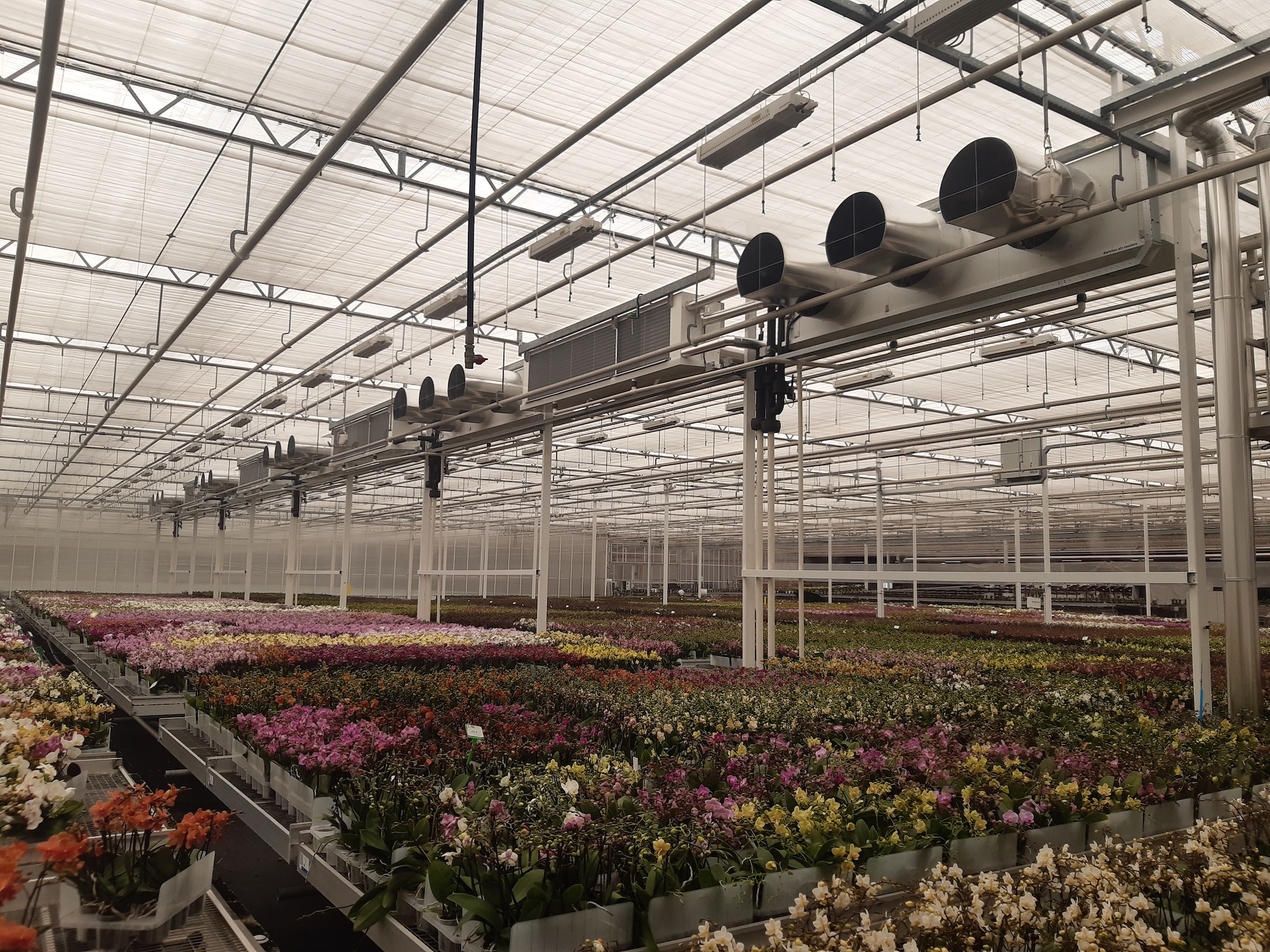

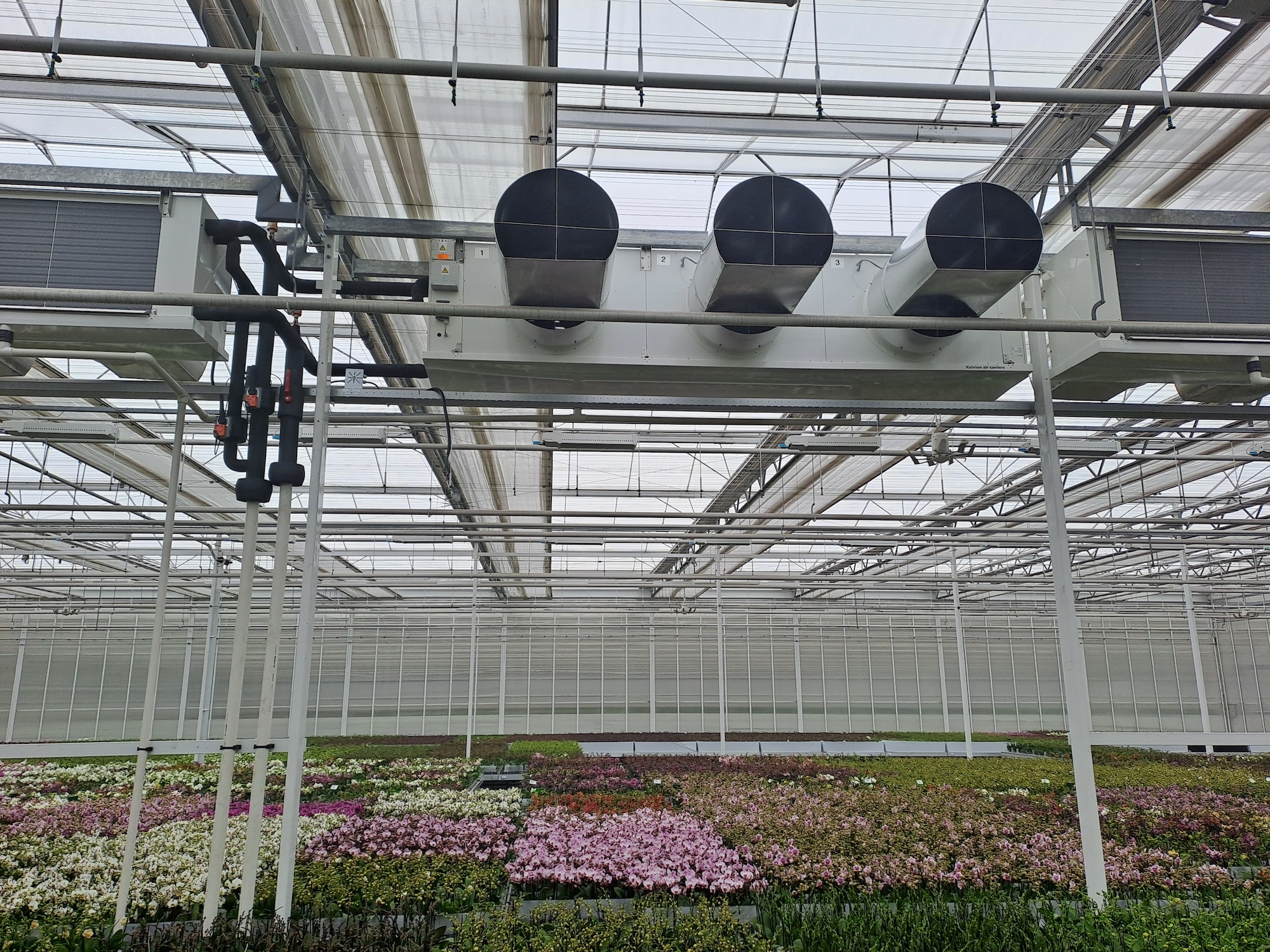

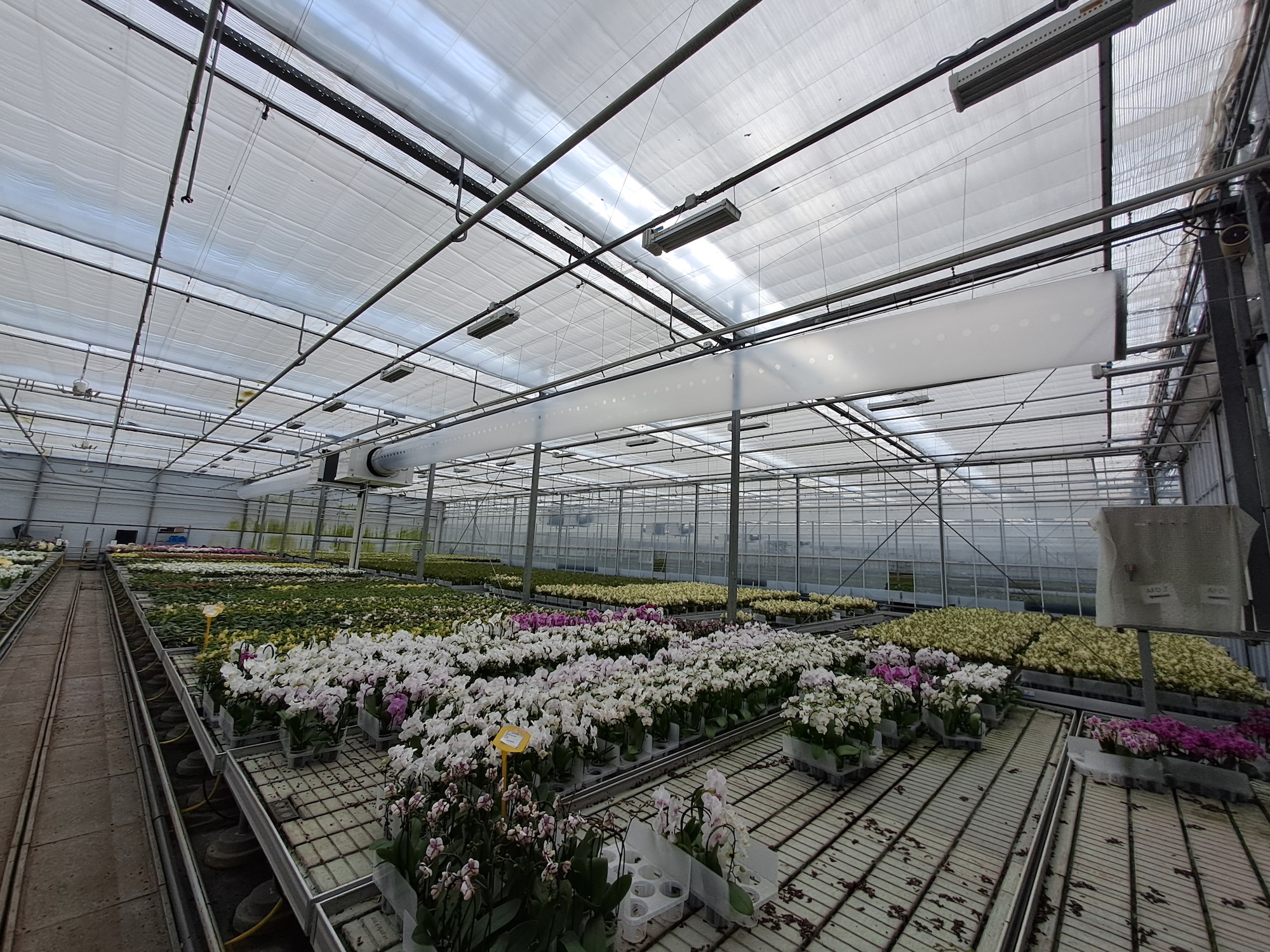

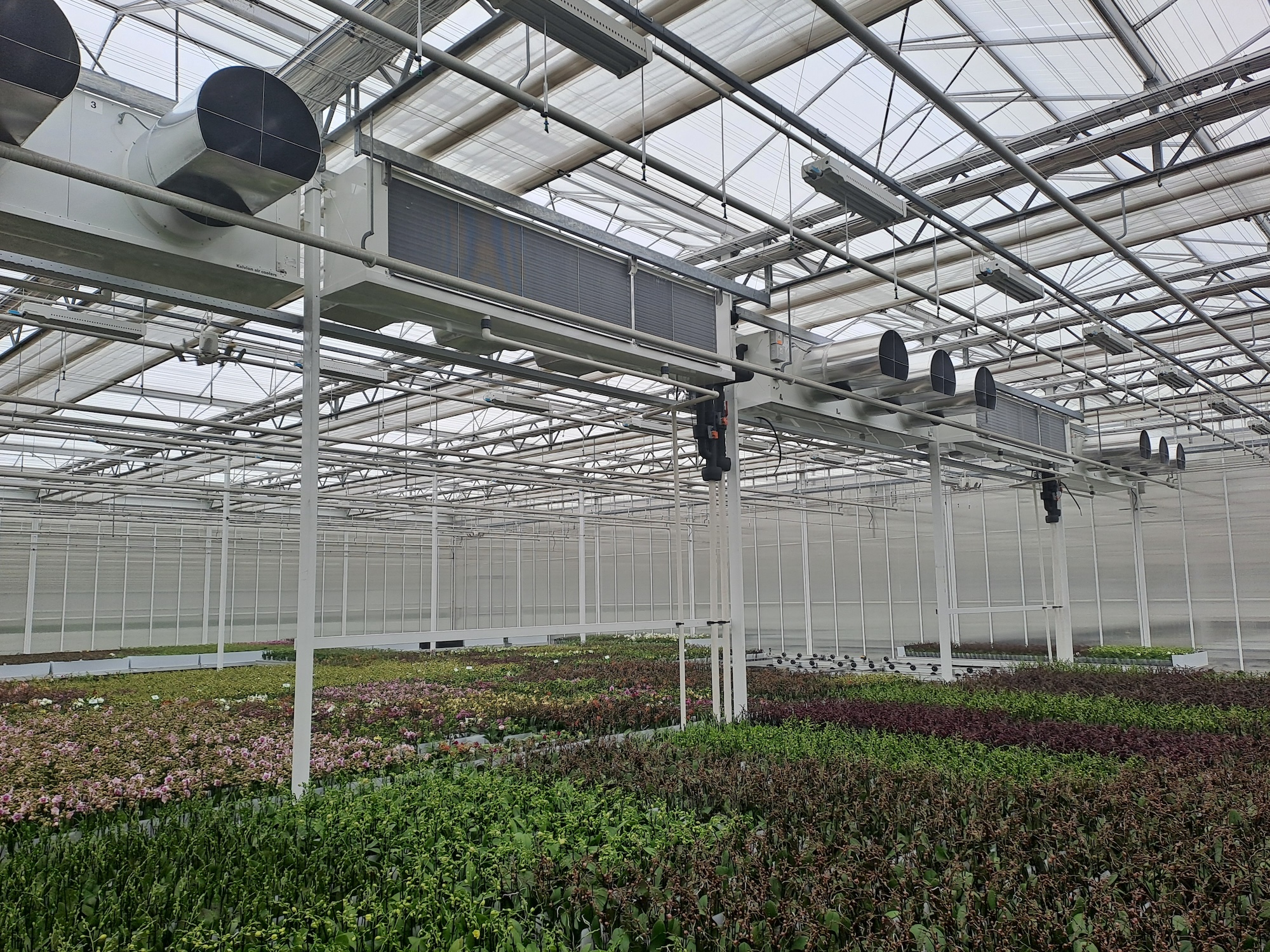

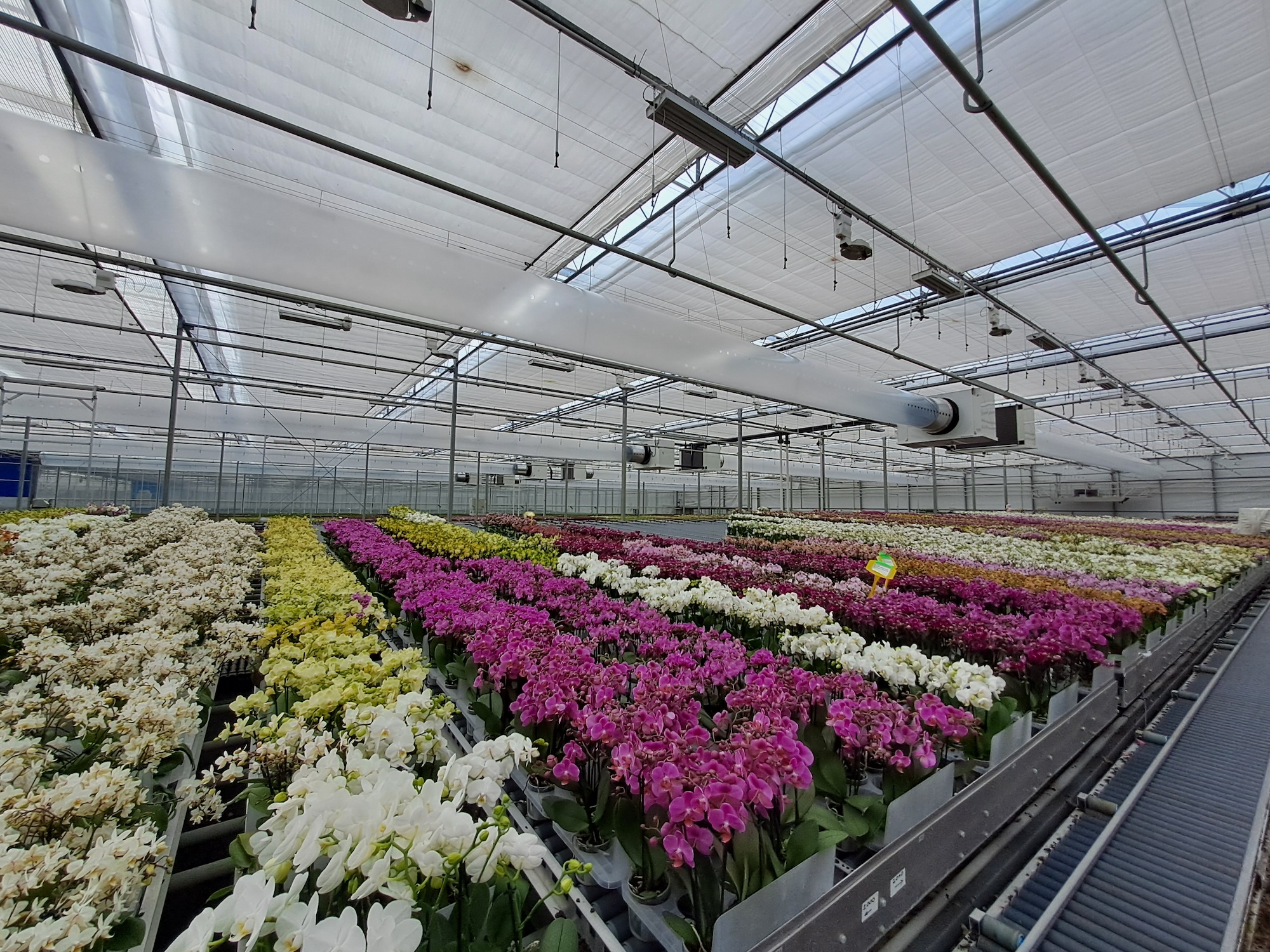

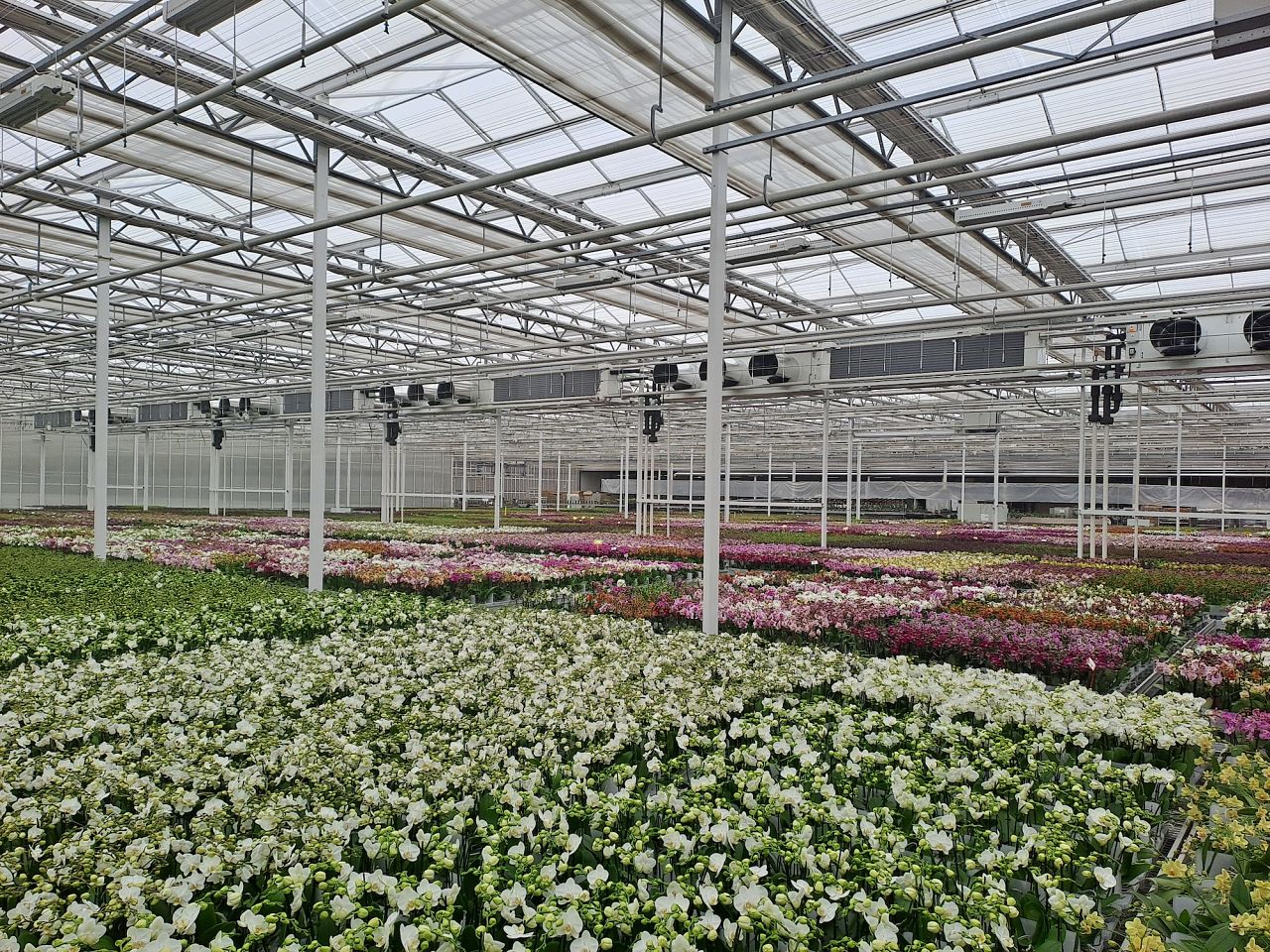

De luchtbehandelingskasten zijn uitgevoerd met luchtverdeelslangen. In één afdeling was dit echter technisch onmogelijk. Daarom zijn hier zogeheten ‘vrije uitblaas’-koelers met uitstroomkruisstukken aangebracht. Deze koelers hebben bovendien een specifieke maatvoering vanwege de zeer beperkte inbouwruimte. Ook vanuit de afkweekafdelingen winnen de LBK’s warmte terug uit condensatie, die in de koude opslagtank wordt opgeslagen. Daarnaast wordt al het condenswater uit de bestaande en nieuwe luchtbehandelingskasten verzameld en via een centrale condenswaterleiding weer gebruikt in het productieproces.
Voor de luchtbehandelingskasten in de nieuwe afdelingen liet Hortivision een compleet nieuwe transportleiding aanleggen. Deze loopt vanaf een nieuw geplaatst koude verdeelstuk in het centrale ketelhuis door de bestaande afdelingen. De transportleidingen bestaan deels uit geïsoleerde, stalen leidingen bovenlangs en deels uit geïsoleerde PVC-leidingen onder de teelttafels door.
Voor de luchtbehandelingskasten in de nieuwe afdelingen liet Hortivision een compleet nieuwe transportleiding aanleggen. Deze loopt vanaf een nieuw geplaatst koude verdeelstuk in het centrale ketelhuis door de bestaande afdelingen. De transportleidingen bestaan deels uit geïsoleerde, stalen leidingen bovenlangs en deels uit geïsoleerde PVC-leidingen onder de teelttafels door.
Volledig aangepast energiesysteem

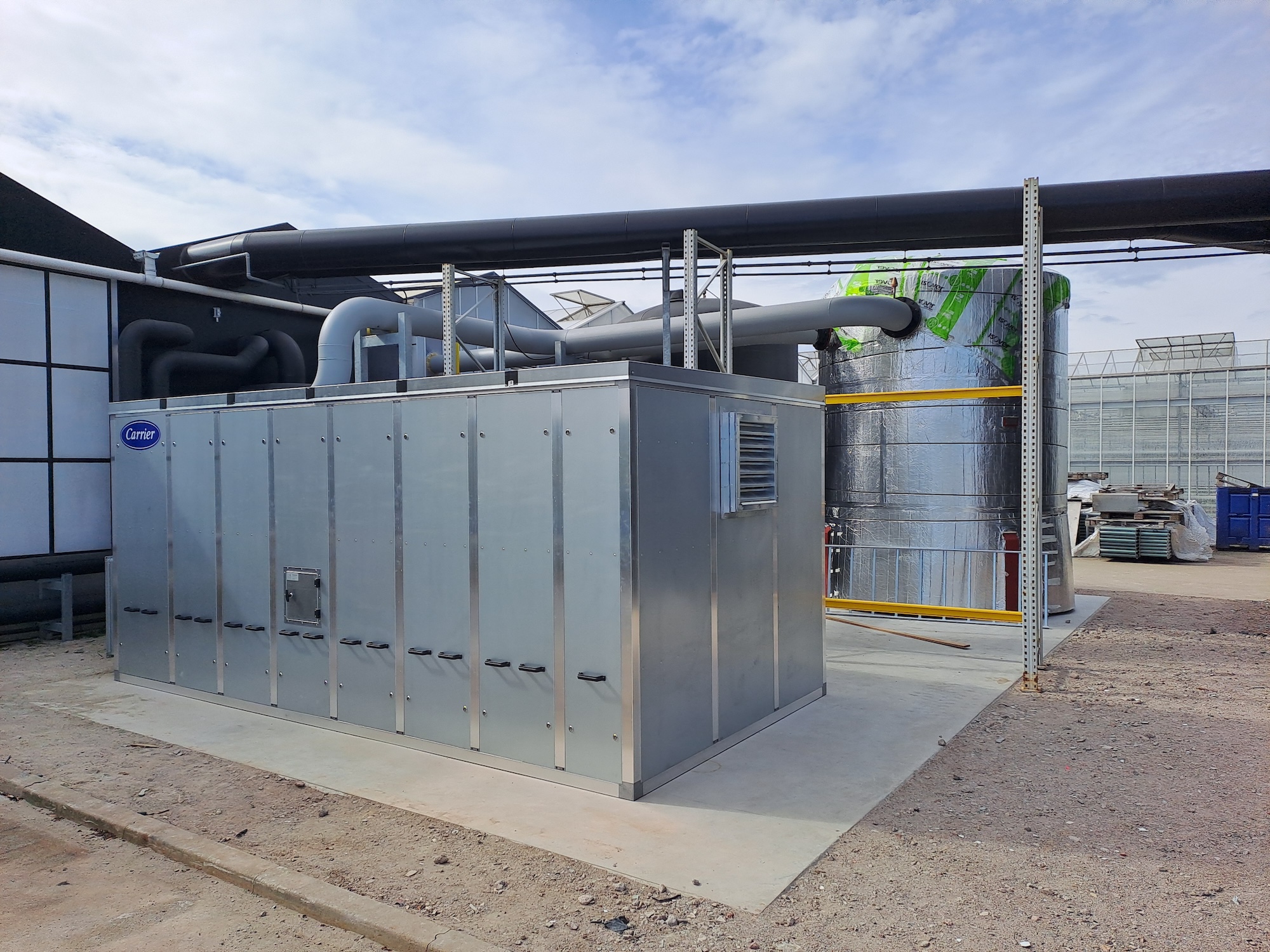

Hortivision paste het bestaande centrale energiesysteem volledig aan voor de luchtbehandelingsinstallatie. Daarbij maakte het tegelijk het energiesysteem geschikt voor een mogelijke uitbreiding van het bedrijf met nog eens 25.000 m2 aan teeltafdelingen met ontvochtiging. Hiervoor plaatste het een nieuwe warmtepomp bij, een Carrier 30XWHP 1762, inclusief vergrote mengbuffers naast de bestaande warmtepomp. Ook ontwierp Hortivision een nieuwe overkoepelende regeling die, net als de mengbuffers, geschikt is voor uitbreiding met een derde warmtepomp.
“Omdat de opgestelde vermogens voor koeling en laagtemperatuur verwarmen zijn toegenomen, hebben we het betreffende leidingwerk in het bestaande ketelhuis ingrijpend aangepast en vergroot”, vertelt Van Tilborgh. “Tegelijk repareerden we een bestaande warmteopslagtank van 800 m3 die buitengebruik was, om deze als lage temperatuur opslagtank in te passen. Daarnaast troffen we voorbereidingen om deze lage temperatuur opslagtank ‘omschakelbaar’ te maken met de al bestaande 2.000 m3 grote hoge temperatuur opslagtank. Dit houdt in dat de 800 m3 tank in de winter fungeert als lage temperatuur opslagtank, terwijl OK Plant in de zomer hiervoor ook de 2.000 m3 tank kan inzetten. Het deel met hoge temperatuur zal hierdoor over de seizoenen wisselen, afhankelijk van de draaiuren van de warmtepompen en de opgestelde WKK’s.
“Omdat de opgestelde vermogens voor koeling en laagtemperatuur verwarmen zijn toegenomen, hebben we het betreffende leidingwerk in het bestaande ketelhuis ingrijpend aangepast en vergroot”, vertelt Van Tilborgh. “Tegelijk repareerden we een bestaande warmteopslagtank van 800 m3 die buitengebruik was, om deze als lage temperatuur opslagtank in te passen. Daarnaast troffen we voorbereidingen om deze lage temperatuur opslagtank ‘omschakelbaar’ te maken met de al bestaande 2.000 m3 grote hoge temperatuur opslagtank. Dit houdt in dat de 800 m3 tank in de winter fungeert als lage temperatuur opslagtank, terwijl OK Plant in de zomer hiervoor ook de 2.000 m3 tank kan inzetten. Het deel met hoge temperatuur zal hierdoor over de seizoenen wisselen, afhankelijk van de draaiuren van de warmtepompen en de opgestelde WKK’s.
Door de installatie opnieuw te laten ontwerpen, behaalt OK Plant winst op meerdere fronten. Allereerst ervaart de kweker een significante energiebesparing in aardgasequivalenten. Maar nog belangrijker is de winst die het bedrijf realiseert door de betere teeltomstandigheden. Deze verbetering hebben de teeltspecialisten van OK Plant al in de proeven kunnen aantonen. Luchtramen en schermkieren kunnen langer gesloten blijven, wat zorgt dat de teelt- en afkweekafdelingen minder temperatuur en CO2 verliezen. En het water dat vrijkomt door condensatie van de kaslucht in de LBK’s kan het bedrijf efficiënt in het teeltproces hergebruiken.
